Сводная диаграмма скоростей
Нижеследующий рисунок иллюстрирует взаимосвязь и регулирующие рамки, установленные между сертифицированными скоростями (VS1G, VMCG, VMCA, VMU, VMBE, VTIRE) и эксплуатационными скоростями при выполнении взлета (V1, Vr, Vlof, V2).
|

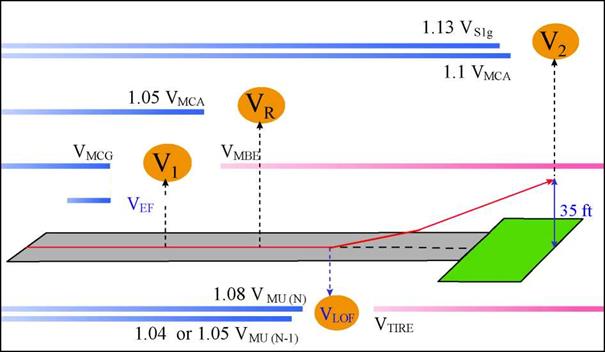

Рисунок C4: Сводная диаграмма взлетных скоростей и ограничений, касающихся Vi, Vr, Vlof и V2 |
