ОСОБЕННОСТИ СИСТЕМ УПРАВЛЕНИЯ НА ВЕРТОЛЕТАХ-КРАНАХ

Если обычные перевозки крупногабаритных грузов без особых за­труднений осуществляются вертолетами посредством наружной подве­ски, то для специальных монтажно-строительных работ потребовался вертолет-кран. Для того чтобы летчик мог видеть переносимый на внеш­ней подвеске груз и место его опускания, на таких вертолетах установле­на подвесная кабина (рис. 2.11).

В подвесной кабине имеется дополнительное управление, которым пользуется во время операции по монтажным работам один из летчиков (км может быть командир вертолета или второй пилот), называемый летчиком-оператором. Летчик-оператор спускается в подвесную кабину через специальный люк, сидит лицом к хвосту вертолета и через прозрач­ный пол видит транспортируемый груз и место для его установки. Пило­тирование вертолета-крана в полете к месту производимых монтажно­строительных работ и обратно осуществляется летчиком из верхней (нор­мальной) кабины. При работе вертолета на небольшой высоте с примене­нием наружной подвески в работу вступает летчик-оператор.

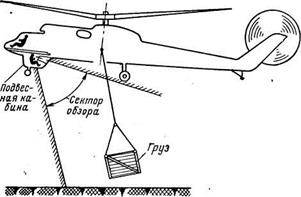

Рис. 2. 11. Вертолет-кран с грузом на внешней подвеске

Необычное расположение летчика и рычагов управления в подвес­ной кабине относительно нормального направления полета вертолета (полет хвостом вперед) накладывают некоторые специфические требова­ния к проектированию системы управления. Это управление в подвесной кабине состоит из управления циклическим шагом несущего винта, ша­гом хвостового винта и управления общим шагом несущего винта. Все эти виды управления связаны с основным управлением в верхней каби­не. Такие виды управления, как раздельное управление газом двигате­лей, управление тормозом несущего винта, управление остановом двига­теля и управление пожарным краном летчику-оператору не нужны и в подвесной кабине не устанавливаются.

Для облегчения пилотирования на таком вертолете обязательно должен быть установлен автопилот и стабилизатор оборотов несущего винта.

Включение автопилота в систему управления должно быть осуще­ствлено по дифференциальной схеме с тем, чтобы летчик мог работать одновременно с ним (см. гл. III). При выполнении этого условия автопи­лот будет парировать все угловые перемещения вертолета, значительно увеличит его устойчивость и даст возможность летчику сосредоточить свое внимание на траекторном управлении, а это особенно важно, так как его основной задачей является достаточно точно положить груз в задан­ное место.

Управление циклическим шагом в кабине оператора должно не­сколько отличаться от основного управления.

При рассмотрении балансировочных кривых по крену (рис. 2. 12) видно, что на режиме висения и малых скоростей поступательного поле­та балансировочное положение ручки управления будет справа от ней­трали. ‘

Летчик-оператор в подвесной кабине пилотирует машину, повер­нувшись на 180° относительно своего нормального положения в верхней кабине вертолета. Поэтому, чтобы не заслонять ему обзора вниз, необ­ходимо ручку циклического шага конструктивно изгибать вправо отно­сительно летчика-оператора, чтобы компенсировать ее уход влево на ре­жиме висения и малых скоростей.

Имеющийся опыт по пилотированию из подвесной кабины дает воз­можность утверждать, что летчику приятнее иметь несколько различную эффективность управления на режимах нормального полета и полета при наведении вертолета над объектом монтажа. Это может быть выполнено в виде некоторой нелинейности в продольном управлении и в управлении хвостовым винтом, что при сохранении крайних углов отклонения авто­мата перекоса и общего шага хвостового винта уменьшит эффективность

Подпись: Рис. 2. 12. Балансировочные кривые по крену для вертолетов Ми-8 и Ми-10 ручки и педалей около их нейтраль­ного положения. Такое желание лет­чика объясняется тем, что большая длина хвостовой балки фюзеляжа, которую он видит и которая при небольших перемещениях ручки и педалей значительно переме­щается, дает ему как бы дополни­тельно зрительную ориентацию точ­ного положения вертолета над объ­ектом монтажа, которой он не имеет, сидя в нормальной кабине верто­лета. В то же время нецелесообоаз — но лишать его нормальных запасов управления при крайних положениях ручки и педалей из-за возможных порывов ветра и других непредвиден­ных обстоятельств, которые могут потребовать использования полной мощности управления.

Наличие на вертолете-кране автопилота и стабилизатора оборотов несущего винта, а также указанные выше особенности кинематики управ­ления в подвесной кабине являются минимально необходимыми условия­ми, обеспечивающими возможность его пилотирования летчиками доста­точно высокого класса.

Введение в систему управления таким вертолетом дополнительных автоматических устройств значительно облегчило бы его пилотирование и сократило время обучения. Одним из этих устройств может быть си­стема гашения колебаний груза на внешней подвеске. Метод гашения ко­лебаний груза путем перемещения точки его подвеса был впервые пред­ложен М. Л. Милем и В. А. Кожевниковым. Устройство в соответствии с этим методом использует сигнал угла отклонения троса от вертикали и вводит его в систему управления, перемещая вертолет в противофазе с колебаниями груза, что приводит к гашению колебаний.

Другим устройством, облегчающим выполнение крановых операций на вертолете, может явиться система стабилизации его на режиме висе­ния относительно заданной точки на земле с помощью допплеровского измерителя путевой скорости. Кроме этого, нужно отметить, что при работе на режиме висения относительно земли летчику полезно знать действительную скорость полета вертолета относительно воздушной среды. Существующие датчики воздушной скорости, измеряющие не­посредственно скоростной напор, неработоспособны на вертолете на ре­жиме висения и малых скоростей. Задачу индикации малой воздушной скорости полета вертолета решает специальный прибор, предложенный А. Д. Новиковым, позволяющий также при необходимости получать элек­трические сигналы величины и направления этой скорости. Указанные

сигналы могут быть поданы через автопилот в систему управления вер­толетом для демпфирования движения в горизонтальной плоскости при воздействии резких порывов ветра.

Прибор состоит из приемника полного напора, установленного на лопасти несущего винта и соединенного трубопроводом с электрическим датчиком давления, установленным на втулке винта. Электрический сиг­нал давления через токосъемник поступает на вычислитель и указатель прибора (рис. 2. 13). Давление рпн, которое воспринимает электрический

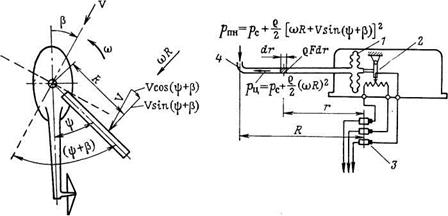

Рис. 2. 13. Датчик малых воздушных скоростей вертолета:

/—анероидная коробка; 2—потенциометр электрического датчика давления; 3—токосъемник, аередающий сигнал с вращающейся втулки на фюзеляж; 4—приемник полного давления

на лопасти несущего винта

датчик, будет являться разностью давления полного напора от приемни­ка давления и давления от центробежных сил в проводке к приемнику полного напора. Электрический датчик выдает сигнал, амплитуда кото­рого пропорциональна абсолютной величине воздушной скорости, а фаза (относительно какого-либо фиксированного значения азимута)—углу скольжения вертолета (3. Полученный сигнал подается на вычислитель, где происходит его преобразование в сигналы, пропорциональные состав­ляющим воздушной скорости вдоль продольной и поперечной осей вер­толета. Эти сигналы могут быть использованы для индикации скорости или для подачи в автоматические устройства.

Рассмотренные выше особенности системы управления несущим винтом относятся к винту с шарнирным креплением лопастей. Вместе с тем в последнее время за рубе­жом получает распространение новая конструктивная схема — жесткий несущий винт с управляющим гироскопом [36, 37, 42, 43, 60].
