Авиационные генераторы переменного тона

На самолетах и вертолетах в качестве источников перемен­ного тока применяют, кроме электромагнитных преобразователей, синхронные генераторы серии СГС (синхронный генератор само­летный) и серии СГО (синхронный генератор однофазный). На

рис. 17 приведена схема однофазного генератора переменного тока.

Принцип действия синхронного генератора основан также на использовании законов электродинамики.

Вокруг оси вращается двухполюсный постоянный магнит, охваченный неподвиж­ным витком. В активных сто­ронах по закону электромаг­нитной индукции (правило правой руки) будет наводить­ся переменная э. д. с., ампли­туда которой пропорциональна магнитной индукции В, дли­не / и скорости v перемещения проводника, Т. е. Етах = Blv. Причем, э. д. с. в проводни­ках, расположенных на проти­воположных сторонах витка, складываются. Результирую­щая э. д. с. будет изменяться во времени с периодом

Т = сек, (1.2)

где п — скорость вращения магнита, об/мин.

Следовательно, с концов не­подвижного витка можно сни­мать переменный ток часто­той

f = ~Т = ~т, сек-

В общем случае, когда число пар не 1, а р, то частота переменного тока

В практике для увеличения э. д. с. и тока вместо постоянных магнитов используют электромагниты, обмотки которых называют­ся обмотками возбуждения. Обычно они размещаются па вращающейся части — роторе и питаются постоянным током, который подводится с помощью щетки и колец.

Обмотки переменного тока (однофазные или трехфазные) укладываются на неподвижной части — статоре.

Наиболее распространены трехфазные синхронные машины, в которых векторы соседних фаз сдвинуты относительно друг друга на 120 электрических градусов. Это достигается соответству­ющим пространственным размещением трех обмоток статора,

как показано на схеме (рис. 18).

В зависимости от спо­соба питания обмоток воз­буждения различают генера­торы с независимым возбуж­дением и с самовозбужде­нием.

В генераторах с не­зависимым возбуж­дением обмотка возбуж­дения питается постоянным током от сети (рис. 19) или от возбудителя (рис. 20) генератора постоянного тока параллельного возбуждения, находящегося на одном валу с синхронным генератором.

В генераторах с самовозбуждением обмотка воз­буждения питается постоянным током (рис. 21), который получа­ется за счет выпрямления обычно полупроводниковыми выпрями­телями переменного тока генератора.

Для самовозбуждения синхронного генератора необходимо вы­полнение трех условий:

магнитная система машины должна обладать остаточным на­магничиванием;

ток в обмотке должен создавать поток такого направления, ко­торый совпадал бы с потоком остаточного намагничивания;

сопротивление цепи возбуждения должно быть меньше опре­деленного значения.

Привод генераторов переменного тока осуществляется сле­дующими способами:

непосредственный привод от вала авиадвигателя;

привод от вала авиадвигателя через муфту постоянной скоро­сти вращения;

привод от вспомогательного воздушнотурбинного двигателя, питаемого воздухом от компрессора авиадвигателя (турбопривод);

привод от автономного газотурбинного двигателя (газотурбин­ный привод).

При непосредственном приводе от вала авиадвигателя в связи с изменением скорости вращения генератора изменяется частота переменного тока. В этом случае напряжение стабилизируется с помощью угольных регуляторов (как в генераторах постоянного тока — воздействием на ток возбуждения). Частота не стабилизи­руется, поэтому к генератору подключают лишь те потребители, работа которых не зависит от изменения частоты переменного тока.

В приводе вала от авиадвигателя через муфту постоянной ско­рости вращения, находящейся между ведущим и ведомым валами, изменением передаточного числа между валами обеспечивается постоянство скорости вращения генератора. В качестве муфты используются гидравлические, механические и электромагнитные устройства.

В турбоприводе воздух от компрессора авиадвигателя подает­ся на вход воздушной турбины, проходит через сопловой аппарат, турбинное колесо и выбрасывается в атмосферу. Скорость враще­ния турбины, которая через редуктор подается на генератор, регу­лируется изменением проходного сечения сопла.

Газотурбинный привод обеспечивает работу генераторов при неработающих авиадвигателях. От одного газотурбинного двигате­ля могут получать вращение сразу несколько генераторов.

Все три последние приводы позволяют стабилизировать часто­ту переменного тока, что необходимо для осуществления парал­лельной работы синхронных генераторов.

Устройство авиационных синхронных гене­раторов. Синхронные генераторы, устанавливаемые на самоле­тах и вертолетах, имеют закрытое исполнение, фланцевое крепле­ние и охлаждаются воздухом, продуваемым через внутреннюю по­лость генератора.

В зависимости от места расположения обмотки возбуждения генераторы бывают нормальной и обращен но й конструкции. Под нормальной конструкцией генератора пони­мают такую, когда обмотка возбуждения размещается на роторе, а обмотка переменного тока — на статоре генератора. В генера­торах обращенной конструкции обмотка возбуждения расположе­на на статоре, а обмотка переменного тока — на роторе.

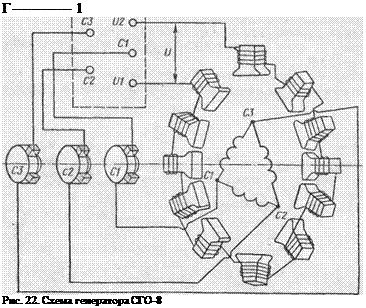

На рнс. 22 изображена схема генератора СГО 8 (обращенной конструкции).

Начала трех фаз обмотки переменного тока выведены через контактные кольца на клеммную коробку (клеммы Cl, С2, СЗ). К клеммам Uі, £/2, соединенным с обмоткой возбуждения генера­тора, подводится напряжение постоянного тока. Катушки обмотки возбуждения расположены на полюсах статора.

На самолетах и вертолетах трехфазные синхронные генераторы часто используются для получения однофазного переменного тока, напряжение которого снимается с двух клемм. Например, с клемм С1 и С2 или с С2 и С5 и т. д
