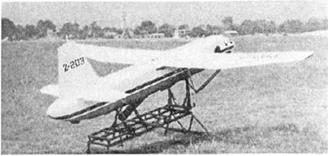

D-4 (ASN-104/105)
|
Китай
|
Дистанционно управляемый БПЛА D-4 предназначен для разведки и наблюдения за полем боя, а также постановки помех. Аппарат разрабатывался компанией Xian ASN Technology Group с марта 1980 г., первоначально как низковысотный, низкоскоростной БПЛА для- гражданских программ аэрофотосъемки. Первый полет был совершен в ноябре 1982 г., а производство начато в конце 1985 г.
Первый серийный вариант D-4 RD первоначально производился (до 15 БПЛА в год) для гражданских целей (крупномасштабная аэрофотосъемка, геофизический обзор, картография), а затем для вооруженных сил.
На базе ЕИ RD созданы БПЛА ASN-104, отличающийся уменьшенной дальностью полета, и ASN-105 с увеличенной дальностью управления.
JC —
Обычно D-4 RD оснащается 100-мм фотокамерой и видеокамерой на ПЗС, способной передавать разведданные в реальном масштабе времени, или ИК-ка- мерой с линейным сканированием. ASN-104/105 может обеспечивать оперативную разведку и наблюдение до двух часов.
БПЛА оснащен двухтактным четырехцилиндровым двигателем HS-510 мощностью 22,4 кВт, пропеллер двухлопостный. Для питания бортового оборудования служит электрический генератор, приводимый в движение двигателем.
БГІЛА совершает полет по командам, передаваемым с земли по каналу связи, или в соответствии с программой, заложенной в бортовой аналоговый автопилот.
Система ASN-104/105 включает шесть БПЛА, две защитные кабины и две кабины для обработки фотопленки и разведданных; расчет — 6-8 человек.
Запуск БПЛА осуществляется с легкой пусковой установки с помощью порохового ускорителя многократного использования, отделяющегося после пуска. Посадка производится с помощью парашюта.
|
|
—— Фс
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Размах крыла, м…………………………………………………. 4,30
Длина полная, м………………………………………………….. 3,32
Высота полная, м………………………………………………. 0,93
Масса, кг:
максимальная взлетная…………………………………. 140
полезной нагрузки……………………………………………. 30
Скорость, км/ч:
максимальная…………………………………………….. 205
крейсерская (ASN-104/105)…………………………. 150
барражирования……………………………………………. 120
Высота полета максимальная, м:
D-4 RD………………………………………………………… 3000
ASN-104/105 …………………………………………….. 3200
Высота полета минимальная, м…………………………… 100
Максимальный радиус действия, км:
D-4 RD/ASN-105……………………………………………. 100
ASN-104………………………………………………………….. 60
Время полета, ч……………………………………………………….. 2
